U području distribucije električne energije, podzemne trafostanice igraju ključnu ulogu u osiguravanju pouzdane i učinkovite opskrbe električnom energijom. Kao vodeći dobavljačPodzemna trafostanica, razumijemo važnost dobro funkcionirajućeg sustava nadzora u ovim kritičnim objektima. Ovaj će blog istražiti unutarnje funkcioniranje sustava nadzora u podzemnoj trafostanici, ističući njegovu važnost, komponente i operativne mehanizme.
Važnost nadzora u podzemnim trafostanicama
Podzemne trafostanice često se nalaze u gusto naseljenim urbanim područjima, gdje je prostor ograničen, a potražnja za električnom energijom velika. Ove trafostanice sadrže visokonaponsku opremu koja mora raditi prema strogim standardima sigurnosti i performansi. Kvar u podzemnoj trafostanici može dovesti do nestanka struje, oštećenja opreme, pa čak i predstavljati sigurnosni rizik za okolni okoliš.
Sustav nadzora služi kao oči i uši trafostanice. Kontinuirano prikuplja podatke o različitim parametrima kao što su napon, struja, temperatura i vlažnost. Analizom ovih podataka operateri mogu otkriti potencijalne probleme prije nego što prerastu u velike probleme. Na primjer, abnormalno povećanje temperature može ukazivati na grešku u transformatoru, koja bi, ako se ne riješi, mogla dovesti do katastrofalnog kvara.
Komponente sustava nadzora
Senzori
Senzori su temeljni sastavni dijelovi sustava nadzora. Instaliraju se u cijeloj trafostanici za mjerenje različitih fizičkih veličina.
- Senzori napona i struje: Ovi senzori se koriste za mjerenje električnog napona i struje u električnim vodovima. Oni pružaju podatke o protoku snage u stvarnom vremenu, što je ključno za upravljanje opterećenjem i otkrivanje kvarova. Na primjer, iznenadni pad napona može značiti kratki spoj ili preopterećen vod.
- Senzori temperature: Transformatori i druga električna oprema stvaraju toplinu tijekom rada. Senzori temperature postavljaju se na kritične komponente kako bi pratili njihovu temperaturu. Pretjerana toplina može uzrokovati kvar izolacije i smanjiti životni vijek opreme. Kontinuiranim praćenjem temperature operateri mogu poduzeti preventivne mjere poput podešavanja opterećenja ili pokretanja sustava hlađenja.
- Senzori vlažnosti: Visoke razine vlažnosti u podzemnoj trafostanici mogu dovesti do korozije električnih komponenti i degradacije izolacije. Senzori vlažnosti pomažu u održavanju optimalnih uvjeta okoline unutar trafostanice pokrećući sustave ventilacije ili odvlaživanja kada je to potrebno.
Jedinice za prikupljanje podataka (DAU)
Nakon što senzori prikupe podatke, potrebno ih je obraditi i prenijeti. Jedinice za prikupljanje podataka odgovorne su za ovaj zadatak. Oni prikupljaju analogne signale sa senzora, pretvaraju ih u digitalne podatke, a zatim prenose podatke u središnju nadzornu stanicu. DAU-ovi su dizajnirani da budu pouzdani i točni, osiguravajući da podaci nisu oštećeni tijekom procesa akvizicije.
Komunikacijska mreža
Komunikacijska mreža je okosnica sustava nadzora. Omogućuje prijenos podataka iz DAU-ova u središnju nadzornu stanicu. Postoji nekoliko vrsta komunikacijskih mreža koje se koriste u podzemnim trafostanicama, uključujući:
- Žičane mreže: Ethernet kabeli se obično koriste za komunikaciju na kratkim udaljenostima unutar podstanice. Oni nude veliku brzinu i pouzdan prijenos podataka.
- Bežične mreže: Za veće trafostanice ili one s teško dostupnim područjima mogu se koristiti bežične mreže poput Wi-Fi ili mobilne mreže. Bežična komunikacija pruža fleksibilnost i jednostavnost instalacije.
Centralna nadzorna stanica
Centralna nadzorna stanica mjesto je gdje se prikupljaju i analiziraju svi podaci iz trafostanice. Opremljen je moćnim softverom koji može prikazati podatke u jednostavnom formatu, kao što su grafikoni i grafikoni. Operateri na središnjoj nadzornoj stanici mogu pratiti status trafostanice u stvarnom vremenu, postaviti alarme za nenormalne uvjete i generirati izvješća za potrebe održavanja i upravljanja.
Operativni mehanizmi sustava praćenja
Prikupljanje podataka
Proces nadzora započinje senzorima koji kontinuirano mjere fizičke parametre. Senzori šalju analogne signale DAU-ovima u pravilnim intervalima. DAU zatim pretvaraju te analogne signale u digitalne podatke, koji su prikladniji za obradu i prijenos.
Prijenos podataka
Nakon što se podaci pretvore u digitalni format, DAU-ovi ih putem komunikacijske mreže prenose do središnje nadzorne stanice. Podaci se šalju u strukturiranom formatu, što omogućuje nadzornom softveru na središnjoj stanici da ih lako interpretira.
Analiza podataka
Nakon što podaci stignu do središnje nadzorne stanice, softver za nadzor ih analizira. Softver koristi unaprijed definirane algoritme za otkrivanje uzoraka i anomalija u podacima. Na primjer, može usporediti trenutna očitanja temperature s povijesnim podacima kako bi utvrdio postoji li abnormalno povećanje. Ako se otkrije anomalija, softver može pokrenuti alarm i obavijestiti operatere.
Alarm i obavijest
Kada se otkrije nenormalno stanje, sustav za nadzor može poslati alarme u različitim oblicima. Oni mogu uključivati vizualne alarme na sučelju softvera za nadzor, zvučne alarme u kontrolnoj sobi, pa čak i tekstualne poruke ili e-poštu relevantnom osoblju. To osigurava da su operateri odmah svjesni svih potencijalnih problema i da mogu poduzeti odgovarajuće mjere.
Daljinsko upravljanje i upravljanje
Osim nadzora, sustav omogućuje daljinsko upravljanje i upravljanje trafostanicom. Operateri na središnjoj nadzornoj stanici mogu daljinski kontrolirati određenu opremu, kao što su prekidači i sklopke. Ova značajka je osobito korisna u slučaju nužde, jer omogućuje brzu izolaciju neispravne opreme bez potrebe za osobljem na licu mjesta.
Usporedba s drugim vrstama trafostanica
Zanimljivo je usporediti sustav nadzora u podzemnim trafostanicama s onima u drugim vrstama trafostanica, kao npr.Europska kutijasta trafostanicaiAmerička podstanica.

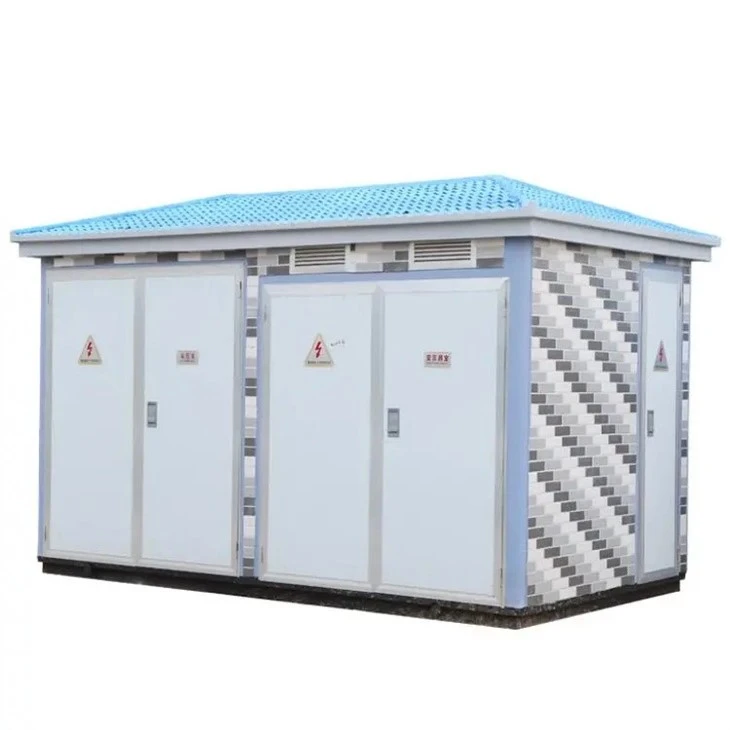

- Europske kutijaste podstanice: Ove podstanice često su dizajnirane za kompaktnost i modularnost. Njihovi sustavi nadzora optimizirani su za distribuciju električne energije malih do srednjih razmjera. Senzori i komunikacijske mreže obično su više integrirani, omogućujući jednostavniji proces praćenja.
- Američke podstanice: Američke trafostanice obično su veće i raširenije. Njihovi sustavi nadzora mogu zahtijevati šire komunikacijske mreže za pokrivanje šireg područja. Međutim, često imaju i naprednije mogućnosti analize podataka, omogućujući dublje praćenje i prediktivno održavanje.
Zaključak
Sustav nadzora u podzemnoj trafostanici složen je i sofisticiran sustav koji igra ključnu ulogu u osiguravanju sigurnog i učinkovitog rada trafostanice. Kontinuiranim praćenjem različitih parametara, otkrivanjem potencijalnih problema i omogućavanjem daljinske kontrole i upravljanja, sustav nadzora pomaže smanjiti vrijeme zastoja, smanjiti troškove održavanja i poboljšati ukupnu pouzdanost napajanja.
Ako ste na tržištu za visokokvalitetnom podzemnom trafostanicom ili trebate nadograditi svoj postojeći sustav nadzora, tu smo da vam pomognemo. Naš tim stručnjaka ima veliko iskustvo u projektiranju i implementaciji nadzornih sustava za podzemne trafostanice. Možemo vam pružiti prilagođena rješenja koja zadovoljavaju vaše specifične zahtjeve. Kontaktirajte nas danas kako bismo započeli raspravu o vašim potrebama i istražili kako naši proizvodi i usluge mogu koristiti vašem projektu.
