Kao iskusan dobavljač stupnih transformatora, razumijem kritičnu važnost otpora uzemljenja u osiguravanju sigurnosti i učinkovitosti ovih bitnih komponenti električne infrastrukture. U ovom postu na blogu zadubit ću se u zahtjeve za otpor uzemljenja stupa transformatora, objašnjavajući zašto je to važno, uključene standarde i faktore koji utječu na te zahtjeve. Započnimo.
Zašto je otpor uzemljenja važan
Prvo, ključno je razumjeti ulogu uzemljenja u polnim transformatorima. Uzemljenje služi kao sigurnosna mjera, osiguravajući put niskog otpora za protok električne struje u zemlju u slučaju kvara. To pomaže u zaštiti opreme od oštećenja i, što je još važnije, štiti ljudske živote od strujnog udara.
Kada dođe do kvara u polnom transformatoru, može teći prekomjerna struja. Ako je transformator pravilno uzemljen s odgovarajućim otporom uzemljenja, ova struja kvara će se sigurno usmjeriti u zemlju. Međutim, ako je otpor uzemljenja previsok, struja kvara se možda neće moći učinkovito raspršiti. To može dovesti do povišenih razina napona na transformatoru i povezanoj opremi, povećavajući rizik od električnih požara, oštećenja samog transformatora i ugrožavanja bilo koga u blizini.
Međunarodni i nacionalni standardi
Postoji nekoliko nacionalnih i međunarodnih standarda koji reguliraju zahtjeve otpora uzemljenja za stupne transformatore. Na primjer, u Sjedinjenim Državama Nacionalni električni kodeks (NEC) daje smjernice za sustave uzemljenja. Prema NEC-u, otpor uzemljenja za polni transformator općenito bi trebao biti manji od 25 ohma. Ova vrijednost je postavljena kako bi se osiguralo da se struja kvara može sigurno preusmjeriti na uzemljenje unutar prihvatljivog raspona vremena i razina napona.
Međunarodna komisija za elektrotehniku (IEC) također ima standarde koji se odnose na električnu sigurnost i uzemljenje. IEC standardi imaju za cilj pružiti jedinstveni pristup uzemljenju u različitim zemljama i regijama. Ove standarde često usvajaju mnoge zemlje kao osnovu za vlastite nacionalne električne kodekse.
Čimbenici koji utječu na zahtjeve za otpor uzemljenja
Otpornost tla
Jedan od najznačajnijih čimbenika koji utječu na otpornost uzemljenja je otpornost tla. Otpornost tla može uvelike varirati ovisno o čimbenicima kao što su vrsta tla (npr. glina, pijesak, ilovača), sadržaj vlage i temperatura. U područjima s tlom visokog otpora, kao što je pjeskovito ili kamenito tlo, može biti veći izazov postići niski otpor uzemljenja. Nasuprot tome, u područjima s tlom niskog otpora, poput vlažne gline, općenito je lakše ispuniti zahtjeve za otpor uzemljenja.
Za polni transformator, možda će biti potrebno koristiti dodatne elektrode za uzemljenje ili materijale za poboljšanje uzemljenja u područjima tla s visokim otporom. Materijali za poboljšanje uzemljenja, poput bentonita, mogu pomoći u smanjenju otpora tla oko elektrode za uzemljenje, čime se smanjuje ukupni otpor uzemljenja.
Ocjena transformatora
Nazivna vrijednost polova transformatora također igra ulogu u određivanju zahtjeva za otpor uzemljenja. Veći transformatori s većom snagom obično zahtijevaju manji otpor uzemljenja. To je zato što transformatori viših nazivnih vrijednosti mogu podnijeti i potencijalno generirati veće struje kvara. Za sigurno raspršivanje ovih velikih struja kvara, potreban je niži otpor uzemljenja kako bi se osiguralo da se struja kvara brzo preusmjeri na zemlju.
Napon sustava
Napon sustava još je jedan važan faktor. Sustavi višeg napona općenito zahtijevaju strože zahtjeve za otpor uzemljenja. U visokonaponskom sustavu kvar može rezultirati puno većom strujom kvara. Niži otpor uzemljenja pomaže u ograničavanju porasta napona tijekom kvara, štiteći opremu i održavajući sigurnost električnog sustava.
Mjerenje otpora uzemljenja
Kako bi se osiguralo da otpor uzemljenja polovnog transformatora zadovoljava potrebne standarde, potrebna su redovita mjerenja. Postoji nekoliko metoda za mjerenje otpora uzemljenja, uključujući metodu tri točke i metodu pada potencijala.
Metoda s tri točke uključuje korištenje triju elektroda: elektrode za uzemljenje koja se ispituje, strujne elektrode i potencijalne elektrode. Ispitna oprema šalje poznatu struju kroz sustav i mjeri napon između elektrode za uzemljenje i potencijalne elektrode. Na temelju Ohmovog zakona (R = V/I) može se izračunati otpor uzemljenja.
Metoda pada potencijala točnija je, ali složenija metoda. To uključuje pomicanje potencijalne elektrode na različite udaljenosti od elektrode za uzemljenje i mjerenje napona na svakoj poziciji. Otpor uzemljenja zatim se određuje analizom odnosa između napona i udaljenosti.
Implikacije za dobavljače polnih transformatora
Kao dobavljač polni transformatora, itekako sam svjestan utjecaja zahtjeva otpora uzemljenja na dizajn, ugradnju i održavanje naših proizvoda. Prilikom projektiranja polova transformatora, uzimamo u obzir očekivane radne uvjete i zahtjeve za uzemljenje. To može uključivati projektiranje transformatora s odgovarajućim terminalima za uzemljenje i pružanje preporuka za sustave uzemljenja.
Tijekom procesa instalacije, osiguravamo da naši kupci dobiju jasne upute o zahtjevima za uzemljenje. Također možemo ponuditi smjernice za odabir pravih elektroda za uzemljenje i metode ugradnje za postizanje potrebnog otpora uzemljenja.
Za održavanje preporučamo redovito praćenje otpora uzemljenja. To pomaže u otkrivanju bilo kakvih promjena u sustavu uzemljenja tijekom vremena, kao što je korozija elektroda za uzemljenje ili promjene u uvjetima tla. Održavanjem otpora uzemljenja unutar potrebnog raspona, može se održati pouzdanost i sigurnost polovnog transformatora.
Odnos s drugim vrstama transformatora
Polni transformatori su samo jedna vrsta transformatora u svijetu električne energije. Druge vrste, kao nprMorski transformatori,Distribucijski transformatori, iElektrični transformatori, također imaju svoje zahtjeve za uzemljenje.

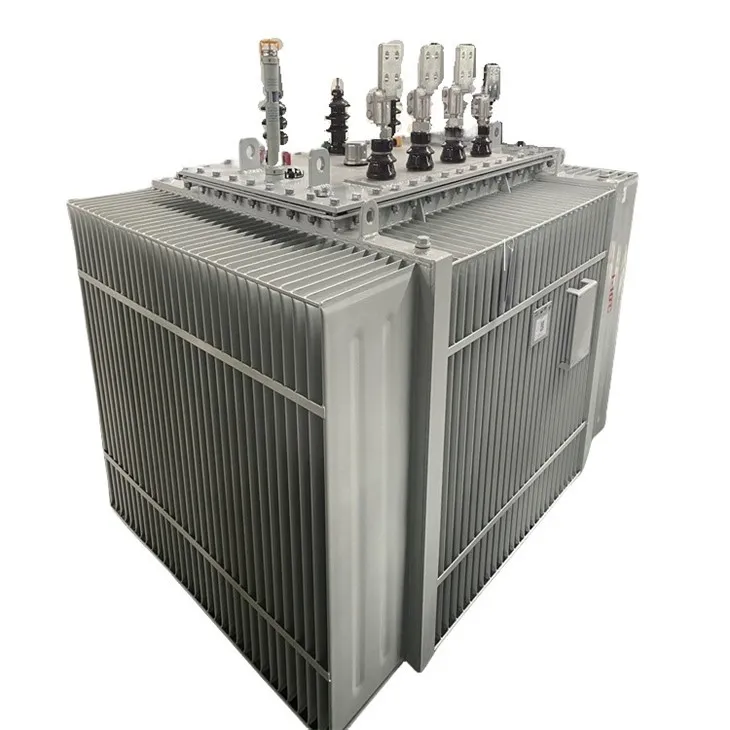

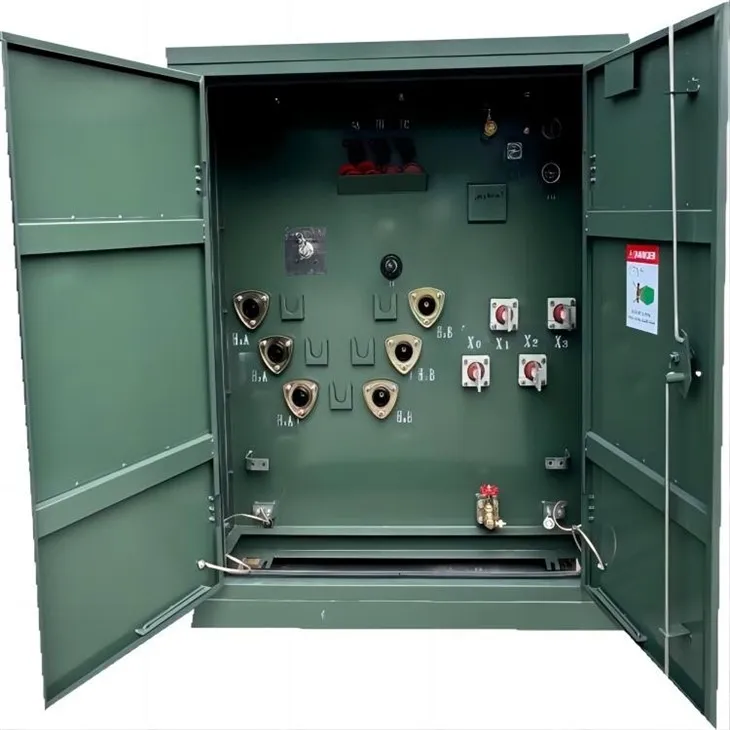

Brodski transformatori, na primjer, rade u surovom morskom okruženju gdje su korozija i visoka vlažnost glavni problemi. Njihovi sustavi uzemljenja moraju biti dizajnirani da izdrže ove uvjete i osiguraju sigurnost na brodovima. Distribucijski transformatori, koji se koriste u elektrodistribucijskim mrežama, zahtijevaju odgovarajuće uzemljenje kako bi se održala pouzdanost napajanja potrošača. Električni transformatori, koji su općenitije namjene, također se pridržavaju standarda uzemljenja radi zaštite opreme i osoblja.
Zaključak i poziv na akciju
U zaključku, otpor uzemljenja polovnog transformatora kritičan je aspekt njegovog rada i sigurnosti. Razumijevanje zahtjeva, na koje utječu čimbenici kao što su otpornost tla, nazivni kapacitet transformatora i napon sustava, bitno je za osiguranje pouzdanih i sigurnih performansi ovih transformatora.
Kao dobavljač stupnih transformatora, predan sam pružanju visokokvalitetnih proizvoda i sveobuhvatne podrške za ispunjavanje zahtjeva naših kupaca u pogledu uzemljenja. Ako ste na tržištu za stupne transformatore ili imate pitanja o otporu uzemljenja, potičem vas da se obratite za konzultacije. Možemo raditi zajedno kako bismo osigurali da vaš električni sustav bude siguran, učinkovit i usklađen s relevantnim standardima.
Reference
- Nacionalni električni kodeks (NEC), NFPA 70, različita izdanja
- Standardi Međunarodne elektrotehničke komisije (IEC) koji se odnose na električnu sigurnost i uzemljenje
- Udžbenici iz elektroenergetskih sustava i tehnike uzemljenja
